混泥土結(jié)構(gòu)如何防腐？混凝土防腐涂裝方案

提到腐蝕，往往我們第一個想到的，就是鋼筋的腐蝕。單一的使用鋼筋，而不采取防護措施，長期暴露在外界極易發(fā)生腐蝕，因此，鋼筋混凝土結(jié)構(gòu)的作用就顯現(xiàn)了出來。混凝土屬于惰性材料，能夠有效起到鋼筋保護層的作用來防止鋼筋腐蝕。然而，隨著鋼筋混凝土結(jié)構(gòu)數(shù)量的日益增長，混凝土腐蝕的問題也逐步地暴露了出來。

01混凝土腐蝕案例

混凝土腐蝕而導(dǎo)致建筑提前 “退休”，在我國已經(jīng)發(fā)生過很多起。西直門立交橋，是1980年北京第一座立交橋，卻僅僅服役19年，就被拆除重建。這起事件中，罪魁禍首就是混凝土發(fā)生腐蝕，嚴重影響了結(jié)構(gòu)的安全性能。如果我們采取針對性的防腐措施，也許這些勞民傷財?shù)氖录�就不會發(fā)生。

02混凝土腐蝕機制

混凝土腐蝕雖然存在多種原因，但引起腐蝕最主要的原因還是混凝土碳化與氯離子侵蝕。

混凝土的碳化是混凝土所受到的一種化學(xué)腐蝕。混凝土中的氫氧化鈣與滲透進混凝土的二氧化碳或其他酸性氣體在水環(huán)境中發(fā)生化學(xué)反應(yīng)的過程。混凝土碳化會導(dǎo)致混凝土堿性降低，破壞混凝土組成，使鋼筋表面鈍化膜遭到破壞，最后發(fā)生銹蝕。

氯離子侵蝕常見于橋梁及港工結(jié)構(gòu)中。由于空氣中含有大量氯離子，氯離子的滲透會極大地加劇混凝土結(jié)構(gòu)的腐蝕。其作用過程如下：

①氯離子的侵入：在水分浸透的同時，由于碳酸氣、氯離子的滲透引起混凝土中性化。

②鋼筋的腐蝕：由于浸入的水、氣、氯離子等，鋼筋被腐蝕。即使不中性化，鋼筋表層所含磷分，也會使鋼筋發(fā)生腐蝕。

③裂紋的產(chǎn)生：由于鋼筋被腐蝕、體積膨脹（2.5倍），混凝土產(chǎn)生裂紋。

④ 強度降低：腐蝕物質(zhì)從裂紋處進一步浸入，加速鋼筋的腐蝕、體積膨脹，從而降低混凝土強度。

總之，腐蝕會造成混凝土結(jié)構(gòu)的強度降低，從而大大縮短其使用壽命。

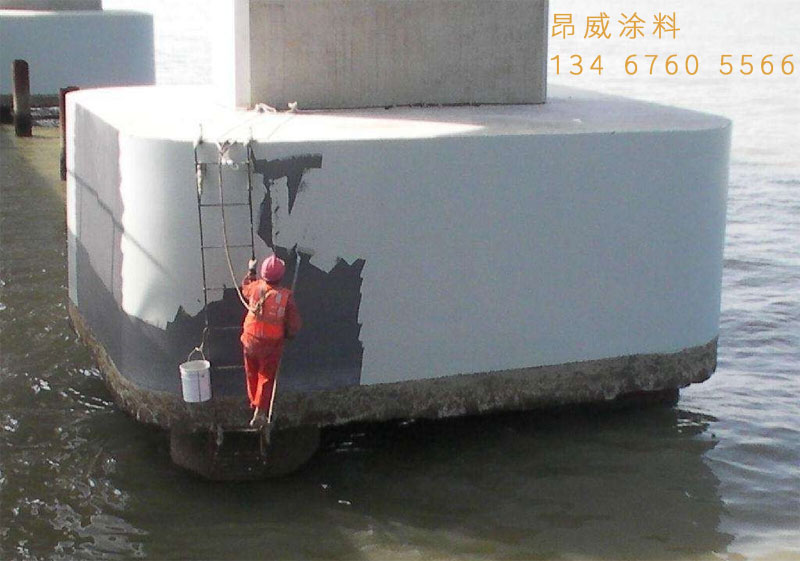

采用防腐涂料對混凝土結(jié)構(gòu)是一種行之有效的防腐蝕措施，可以起到以下作用：

①在混凝土表面形成一層屏蔽阻隔層，以阻止氯離子、二氧化碳等腐蝕介質(zhì)浸入混凝土造成腐蝕。

② 對于已碳化、疏松和開裂的混凝土表面起增強作用。

③通過涂裝可使混凝土結(jié)構(gòu)獲得與周圍環(huán)境景觀相協(xié)調(diào)的色彩。

03混凝土防腐蝕涂料的選用

由于混凝土屬于強堿性建筑材料，因而要求混凝土防腐蝕涂層具有良好的耐堿性、附著力和抗?jié)B透性，另外，涂層本身如果還應(yīng)具有良好的耐候性和長效性。對于海邊混凝土結(jié)構(gòu)，其表面涂層應(yīng)具有極佳耐候性，耐日光紫外線降解，耐鹽霧及海洋大氣腐蝕，在有效防護期內(nèi)不出現(xiàn)嚴重粉化及變色、脫落、開裂等現(xiàn)象。

環(huán)氧樹脂涂料、聚氨酯涂料、氯化橡膠涂料、乙烯樹脂涂料、丙烯酸樹脂涂料等被認為是適用混凝土防腐的涂料品種，根據(jù)國內(nèi)外橋梁混凝土防腐涂裝的經(jīng)驗來看，選用以下涂料可以獲得良好的涂裝效果：

• 滲透型環(huán)氧封閉底漆

由于混凝土表面和鋼材相比較為疏松多孔，因而涂裝滲透性封閉底漆以增強其表面強度，增加涂層與混凝土的附著力，還起到增加涂層封閉性和抗?jié)B透性作用。

• 環(huán)氧膩子補平層

由于混凝土表面凹凸不平,需采用膩子補平,環(huán)氧膩子具有極佳的附著力、耐堿性、耐腐蝕性和強度，是一種理想的補平材料，可以增加混凝土表面強度和涂層耐久性，提高涂層的抗?jié)B透性。

• 屏蔽型環(huán)氧厚膜型中涂漆

高固體份厚膜中涂漆，具有極佳的附著力、耐堿性和抗?jié)B透性，涂裝后增加涂層厚度，增強整個涂層的抗?jié)B透性。

• 耐候性優(yōu)異的脂肪族聚氨酯面漆

常作為各種惡劣氣候條件下長效涂裝系統(tǒng)的面漆，涂膜具有極佳的耐鹽霧性、耐海洋大氣腐蝕性，在強烈日光紫外線照射不易降解、粉化和變色，能使涂層長期保持良好外觀。

04混凝土結(jié)構(gòu)涂裝配套方案

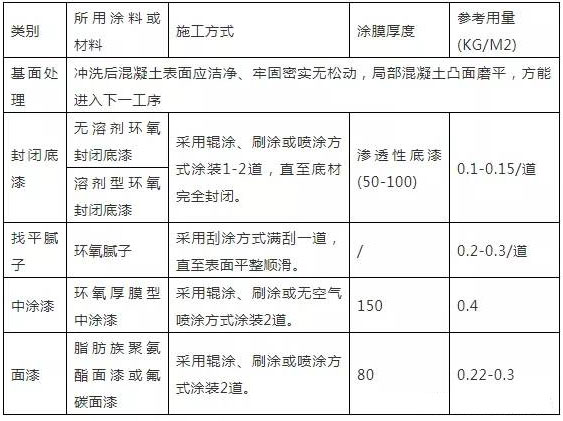

對于新建的或腐蝕尚不嚴重的橋墩混凝土，推薦的防腐涂裝方案如下：

采用該涂裝方案，對于不同的涂裝方式和不同的環(huán)境，涂料用量的數(shù)值會有不同。
