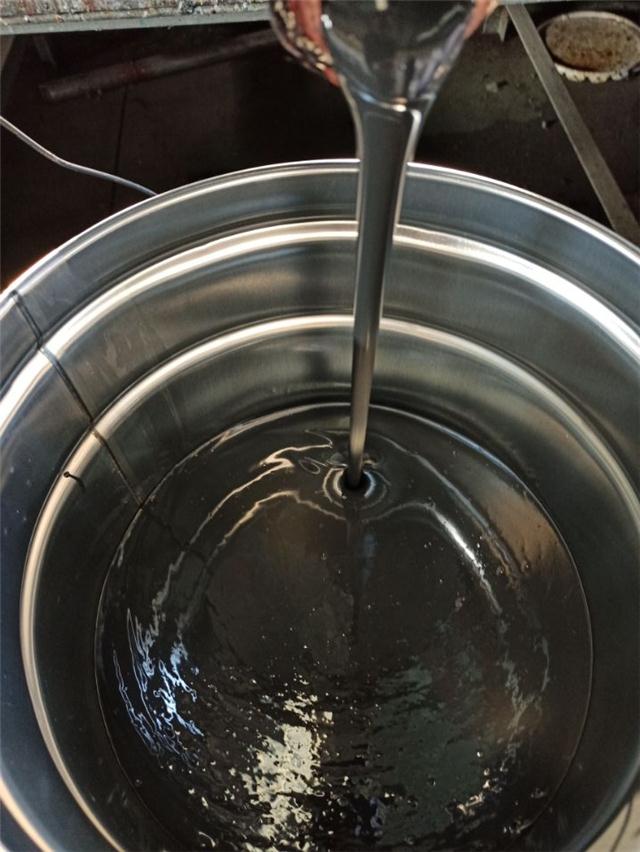

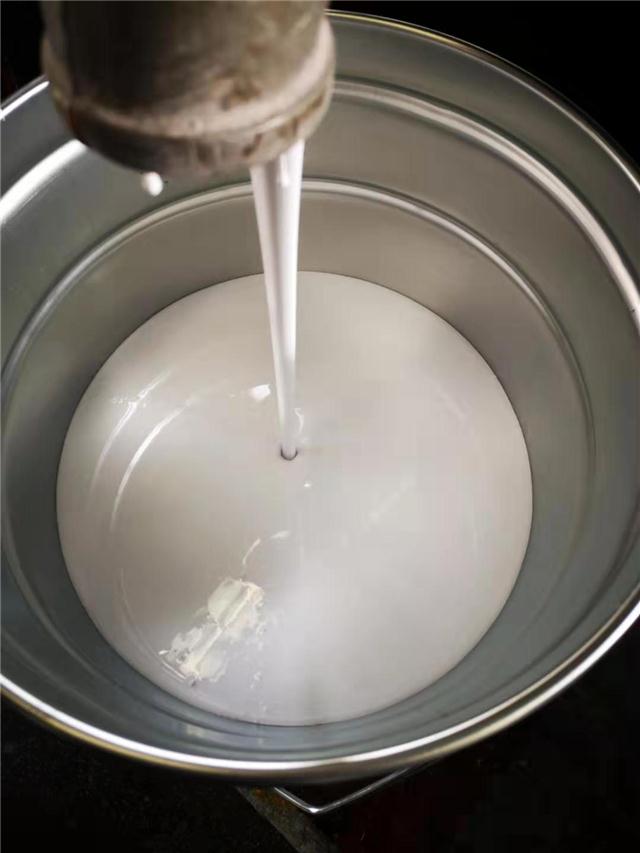

無溶劑型環(huán)氧液體涂料

無溶劑環(huán)氧液體涂料:具有好的附著力、耐沖擊性、防水性，良好的保護(hù)性能 ！具有耐水性、耐海水性能，耐化學(xué)品性能和耐油性。

無溶劑型環(huán)氧液體涂料簡介

無溶劑型環(huán)氧涂料應(yīng)采用低分子的液態(tài)環(huán)氧樹脂（如E-44）降低涂料的黏度。若其黏度仍很高，則要加入活性的稀釋劑調(diào)整黏度，常用稀釋劑為甲苯基縮水醚、苯基縮水甘油醚、丁基縮水甘油醚等。稀釋劑的用量一般小于樹脂質(zhì)量的15 %。當(dāng)使用活性稀釋劑時，應(yīng)按1︰1摩爾比增加固化劑的用量使環(huán)氧樹脂固化。

無溶劑型環(huán)氧涂料的固化劑常常用多元胺和低分子量的聚酰胺。當(dāng)用多元胺類作固化劑時，可常溫固化，但固化速度緩慢，需加入苯酚、水楊酸、苯甲醇等加速反應(yīng)。當(dāng)用低分子量的聚酰胺作固化劑時，可常溫或潮濕空氣中固化，但在15 ℃以下，環(huán)氧涂料也需要加促進(jìn)劑三（二甲氨基甲基）苯酚（DMP-30）加速固化，用量為聚酰胺的1 %-10 %。聚酰胺固化環(huán)氧樹脂漆膜性能良好，附著力強(qiáng)，耐磨性，耐水性，耐候性良好，但耐溶劑性差。

無溶劑型環(huán)氧液體涂料的特點

無溶劑型環(huán)氧涂料的特點如下：
無溶劑型環(huán)氧涂料的優(yōu)點是較環(huán)保、無溶劑，一道漆膜厚200-300 μm，耐腐蝕。缺點是使用期限太短，漆膜較脆、黏度大。

無溶劑型環(huán)氧液體涂料的施工

① 無溶劑型環(huán)氧涂料需要采用專用設(shè)備施工，宜采用熱噴涂或雙口噴槍噴涂；
② 無溶劑型環(huán)氧涂料在涂裝前需要按比例配合兩組分，必要時熟化后施工；
③ 無溶劑型環(huán)氧涂料的漆膜干燥一般采用常溫干燥，對于絕緣材料的涂覆需要烘干。

無溶劑型環(huán)氧液體涂料的應(yīng)用范圍

無溶劑型環(huán)氧涂料最適合涂裝通風(fēng)不良環(huán)境的設(shè)備，可用于海上采油設(shè)備、裝載石油、船艙、槽車等，是一種重要的重防腐涂料。
